Считыватель PROXI ключей с конвертером в формат ТМ

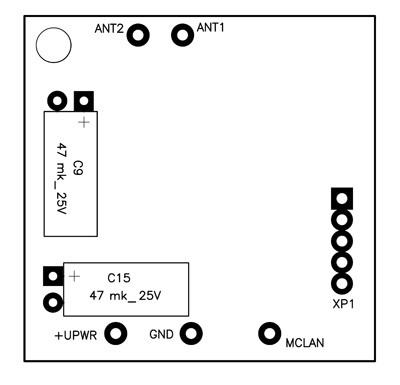

  Внешний вид и назначение контактовсчитывателя показаны на фото ниже. Подключение производится при помощи пайки к контактным площадкам на плате. Габаритные размеры платы-считывателя примерно 33мм*33мм*8мм.



1) Индуктивность антенны 300 мкГн ±10%. Размер антенны влияет на расстояние считывания: чем больше размер, тем больше и расстояние.

2) Напряжение питания - от +12В до +24В (установлен внутренний стабилизатор)

3) Функцию антенны может выполнять малогабаритный дроссель SMD диаметром 8 мм и индуктивностью 270...330 мкГн. Показано на фото слева.



Документацию можно скачать на странице по ссылке

Преимущества : Стоимость предлагаемого устройства существенно меньше, чем аналогов от IronLogic.

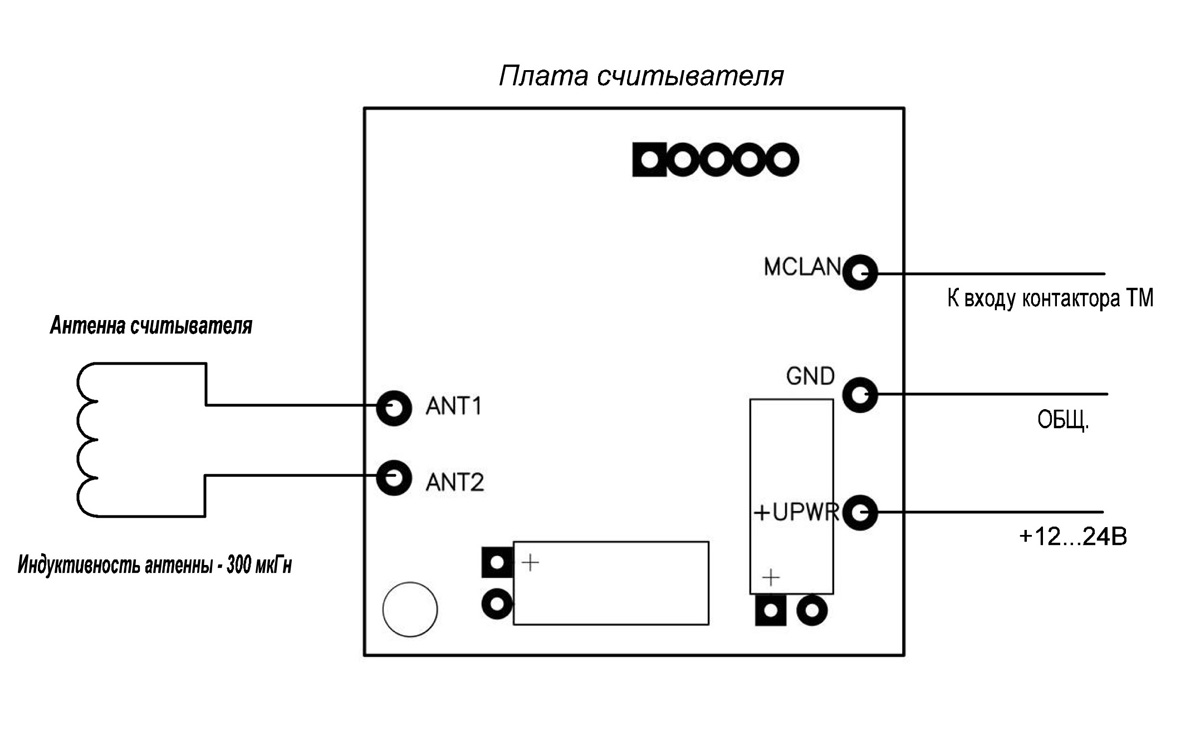

Подключение платы конвертора RFID-TM к внешним цепям
