БСК "Компакт"
|
|
| Блок сопряжения для подключения видеомониторов к координатным домофонам |
БСК «Компакт»
предназначен подключения мониторов Commax и совместимых с ними по
интерфейсу (Kocom, Quantum, Kenwei, Gardi и т.п.) к координатным и
цифровым домофонам (Визит, Элтис,Цифрал, Метаком, Raikmann, Keyman, RTM,
KC). Эти блоки в бескорпусном исполнении, предназначены для подключения современного видеомонитора (с несколькими входами) к координатным подъездным домофонам. БСК «Компакт» имеет маленькие размеры и низкую стоимость, но при этом дает возможность использовать сигнал "СНЯТИЕ ТРУБКИ" , если таковой имеется на контактах монитора.

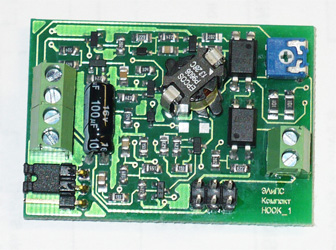

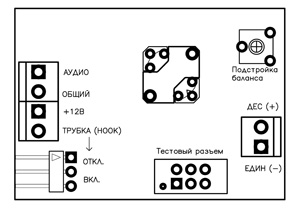

Внешний вид БСК «Компакт» и назначение контактов показаны на фото ниже. Подключение производится через разъем IDC-6 или через клеммы.
Габаритные размеры БСК «Компакт» примерно 34мм*48мм*14мм. |
|
|
Преимущества БСК «Компакт» перед другими блоками сопряжения:
1) Устойчивая работа звукового тракта без
свистов и писков с хорошей громкостью. Минимум необходимых
регулировок после установки. Характеристики БСК практически
идентичны характеристикам координатных трубок распространенных
моделей, поэтому замена трубки на БСК «Компакт» и монитор никак не
влияет на работу домофона.
3) Разговорная схема блока сопряжения,
подключенная к линии домофона, гальванически развязана с общим проводом
видеомонитора. Поэтому при любых конфигурациях оборудования (например,
при установке многокнопочной вызывной панели на несколько квартир)
исключена вероятность замыкания координат между собой.
Гальваническая развязка выполнена при помощи
трансформатора. Этот вариант дает результат лучше, чем вариант развязки
с оптопарами, поскольку оптопары вносят нелинейные искажения в
звуковой сигнал и схема с ними существенно усложняется.
4) В конструкции БСК предусмотрена
подстройка баланса его разговорного тракта под настройки конкретного
блока вызова домофона (на плате установлен подстроечный резистор). Это
позволяет избежать появления самовозбуждения (свистов и писков),
характерного для блоков сопряжения других типов ( Даксис, Маршал и проч. ) .
Регулировать/подстраивать баланс нужно при необходимости в
режиме разговора – со снятой трубкой или при включенном режиме «Talk»,
ориентируясь на наиболее устойчивую работу всей системы
домофон-монитор. Обычно в 90% случаев БСК не требует каких
либо регулировок после установки. Достаточно проверки
работоспособности. Это качество выгодно отличает БСК от
аналогичного блока фирмы «Даксис», который как раз в 90% случаев
требует настройки уровней звука после подключения. Если такие настройки
не произвести, то МСК «Даксис» будет свистеть, пищать при
разговоре.
5) Подключить БСК Компакт можно как через клеммы, так и при
помощи ленточного кабеля с разъемом IDC-12. Последний вариант упрощает
замену блока. |
|
|

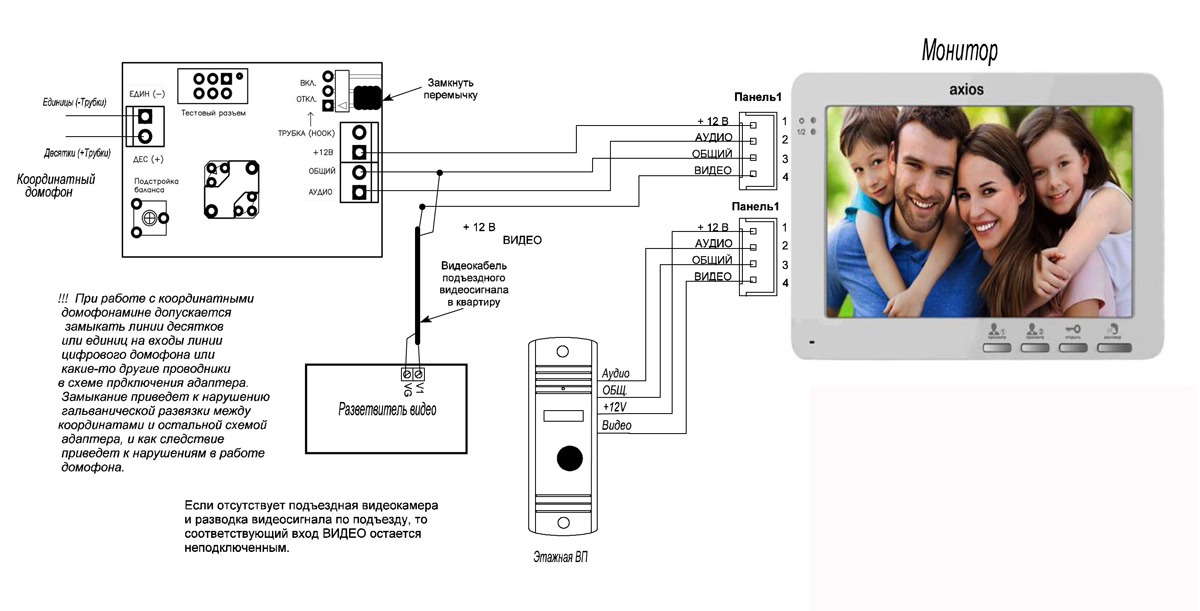

| Типовая схема подключения БСК "Компакт" к монитору Axivision AXI-ES-07 |
 |
|
Внимание: Не производите подключение БСК при включенном питании видеодомофона!
Предупреждение: при подключении обязательно соблюдайте полярность абонентской линии подъездного домофона. Несоблюдение полярности
может привести к неработоспособности абонентской линии или всей общеподъездной системы!
БС с гальванической развязкой не
требуют соединения своего общего провода с общим проводом подъездного
домофона, поскольку входная цепь модуля сопряжения электрически никак
не соединена со всеми остальными цепями.
Для передачи видеосигнала по подъезду можно применить коаксиальный кабель РК-75, а для подключения УБС на этажах использовать Разветвитель видеосигнала домофона РВС-4, выпускаемый фирмой «Модус».
Кроме коаксиального кабеля для передачи
видеосигнала применяют и витую пару, что удобнее при монтаже
оборудования. В этом случае надо применять и разветвители видеосигнала
по витой паре. |
|
| |
|
