Преобразователь кода ТМ ключей для доработки блоков вызова Vizit N101



Преобразует код любых ТМ ключей DS1990a от любых производителей в формат, который воспринимается блоком вызова Vizit N101 (SM101).

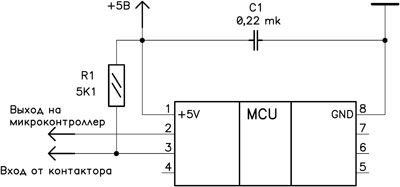

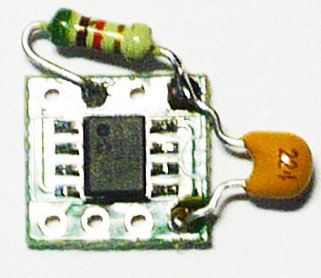

  Внешний вид платки-преобразователя и принципиальная схема. Габаритные размеры примерно 10мм*11мм*2мм.

Дополнительная и подробная документация на платку-преобразователь находится по ссылке:

Переход на страницу "Инструкции"



Каким образом может пригодиться платка-преобразователь:

Блоки вызова Vizit N101сделаны таким образом, что они считывают только ТМ ключи, продаваемые фирмой "Модус". Причины неизвестны. но это создает неудобства для обслуживающих организаций. При замене какого либо блока вызова (домофона координатной системы) на Vizit N101 (SM101) у жильцов останутся прежние ключи, который они навряд ли согласятся менять, поскольку за новые ключи придется платить. К тому же надо организовать процедуру сбора денег, программирование новых ключей, затем раздать новые ключи. Всё это хлопотно и дорого. Для обслуживающей организации гораздо удобнее , чтобы Vizit N101 воспринимал прежние ТМ ключи. Есть несколько способов добиться нужного результата, но предлагаемая платка модификации- самый удобный и дешевый путь.
Подключение платки модификации к плате блока вызова Vizit N101 описано ниже. Подробнее - в документации на стр. "Инструкции". Работу лучше доверить квалифицированному специалисту.

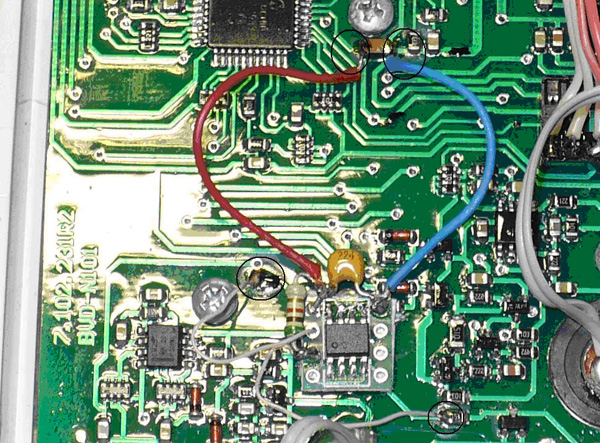

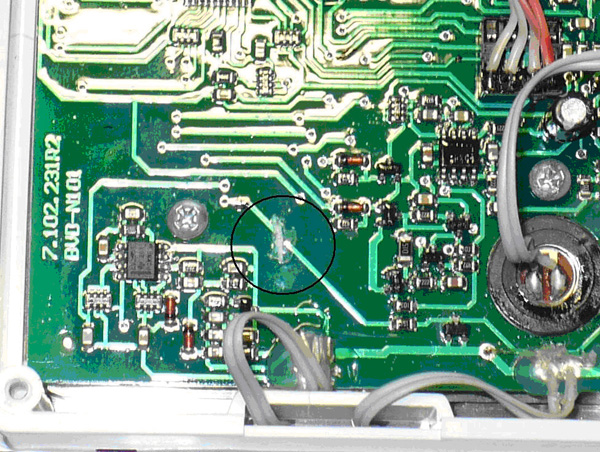

В блоке вызова Vizit N101 надо разрезать одну дорожку, как показано на фото снизу Затем надо установить плату и припаять проводники, как показано на фото снизу

После того, как компоненты установлены на плату, к ней надо припаять 4 соединительных провода. Рекомендуемые цвета:
 1 ножка PIC ( квадратная контактная площадка, подключение к +5В)
      цвет провода красный.
 8 ножка PIC (общий провод ) , цвет провода синий.
 3 ножка PIC (подключение к контактору ТМ ) цвет провода белый.
 2 ножка PIC ( выход данных на микроконтроллер блока вызова)
            цвет провода черный.
Номера ножек указаны в соответствии с принципиальной схемой.
